CloudNetaStudy - Kubernets Networtk 3기 실습 스터디 게시글입니다.
kind 는 Docker 컨테이너 "노드"를 사용하여 로컬 Kubernetes 클러스터를 실행하기 위한 도구입니다.
kind는 주로 Kubernetes 자체를 테스트하기 위해 설계되었지만 로컬 개발이나 CI에도 사용될 수 있습니다.
1. 기본 사용 : kind 동작 원리(Docker in Docker) 확인
2. kind 기본 사용 - 클러스터 배포 및 확인
더보기
# 클러스터 배포 전 확인
docker ps
# Create a cluster with kind
kind create cluster
# 클러스터 배포 확인
kind get clusters
kind get nodes
kubectl cluster-info
# 노드 정보 확인
kubectl get node -o wide
# 파드 정보 확인
kubectl get pod -A
kubectl get componentstatuses
# 컨트롤플레인 (컨테이너) 노드 1대가 실행
docker ps
docker images
# kube config 파일 확인
cat ~/.kube/config
# nginx 파드 배포 및 확인 : 컨트롤플레인 노드인데 파드가 배포 될까요?
kubectl run nginx --image=nginx:alpine
kubectl get pod -owide
# 노드에 Taints 정보 확인
kubectl describe node | grep Taints
Taints: <none>
# 클러스터 삭제
kind delete cluster
# kube config 삭제 확인
cat ~/.kube/config
3. 기본 정보 확인
더보기
# 클러스터 배포 전 확인
docker ps
# kind 는 별도 도커 네트워크 생성 후 사용 : 기본값 172.18.0.0/16
docker network ls
docker inspect kind | jq
# Create a cluster with kind
cat << EOT > kind-2node.yaml
# two node (one workers) cluster config
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: worker
EOT
kind create cluster --config kind-2node.yaml --name myk8s
# 확인
kind get nodes --name myk8s
# k8s api 주소 확인 : 어떻게 로컬에서 접속이 되는 걸까?
kubectl cluster-info
docker ps # 포트 포워딩 정보 확인
docker exec -it myk8s-control-plane ss -tnlp | grep 6443
kubectl get pod -n kube-system -l component=kube-apiserver -owide # 파드 IP 확인
kubectl describe pod -n kube-system -l component=kube-apiserver
docker exec -it myk8s-control-plane curl -k https://localhost:6443/livez ;echo # api 서버 health 체크
docker exec -it myk8s-control-plane curl -k https://localhost:6443/readyz ;echo
# 노드 정보 확인 : CRI 는 containerd 사용
kubectl get node -o wide
# 파드 정보 확인 : CNI 는 kindnet 사용
kubectl get pod -A -owide
# 네임스페이스 확인 >> 도커 컨테이너에서 배운 네임스페이스와 다릅니다!
kubectl get namespaces
# 컨트롤플레인, 워커 컨테이너 각각 1대씩 실행 : 도커 컨테이너 이름은 myk8s-control-plane , myk8s-worker 임을 확인
docker ps
docker images
# 디버그용 내용 출력에 ~/.kube/config 권한 인증 로드
kubectl get pod -v6
# kube config 파일 확인
cat ~/.kube/config
혹은
cat $KUBECONFIG
# local-path 라는 StorageClass 가 설치, local-path 는 노드의 로컬 저장소를 활용함
# 로컬 호스트의 path 를 지정할 필요 없이 local-path provisioner 이 볼륨을 관리
kubectl get sc
kubectl get deploy -n local-path-storage
# 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree jq psmisc lsof wget bridge-utils tcpdump htop git nano -y'
docker exec -it myk8s-worker sh -c 'apt update && apt install tree jq psmisc lsof wget bridge-utils tcpdump htop git nano -y'
# cluster 및 노드 생성
# node, pod 정보, namespace 확인
#cat ~/.kube/config
더보기
cat ~/.kube/config
apiVersion: v1
clusters:
- cluster:
certificate-authority-data: LS0tLS1CRUdJ...U5EIENFUlRJRklDQVRFLS0tLS0K
server: https://127.0.0.1:43591
name: kind-myk8s
contexts:
- context:
cluster: kind-myk8s
user: kind-myk8s
name: kind-myk8s
current-context: kind-myk8s
kind: Config
preferences: {}
users:
- name: kind-myk8s
user:
client-certificate-data: LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS...eDExT2xNWmpIbFIwWDJLaGJRN0pNeCtWeW01c0E1c0J6WmtlCi0tLS0tRU5EIENFUlRJRklDQVRFLS0tLS0K
client-key-data: LS0tLS1CRUdJTiBSU0EgUFJJVkFURSB...d6cisvK0xDcUFCWkxTUFJObFM0SnVENHJCVW1CQ2plOVE9PQotLS0tLUVORCBSU0EgUFJJVkFURSBLRVktLS0tLQo=
4. 쿠버네티스 관련 정보 조사
더보기
# static pod manifest 위치 찾기
docker exec -it myk8s-control-plane grep staticPodPath /var/lib/kubelet/config.yaml
staticPodPath: /etc/kubernetes/manifests
# static pod 정보 확인 : kubectl 및 control plane 에서 관리되지 않고 kubelet 을 통해 지정한 컨테이너를 배포
docker exec -it myk8s-control-plane tree /etc/kubernetes/manifests/
/etc/kubernetes/manifests/
├── etcd.yaml
├── kube-apiserver.yaml
├── kube-controller-manager.yaml
└── kube-scheduler.yaml
docker exec -it myk8s-worker tree /etc/kubernetes/manifests/
...
# 워커 노드(컨테이너) bash 진입
docker exec -it myk8s-worker bash
---------------------------------
whoami
# kubelet 상태 확인
systemctl status kubelet
# 컨테이너 확인
docker ps
crictl ps
# kube-proxy 확인
pstree
pstree -p
ps afxuwww |grep proxy
iptables -t filter -S
iptables -t nat -S
iptables -t mangle -S
iptables -t raw -S
iptables -t security -S
# tcp listen 포트 정보 확인
ss -tnlp
# 빠져나오기
exit
---------------------------------
# kubelet 상태가 running 으로 나왔으나 error log 있어 containerd, kubelet 재시작 후 다시 status 확인
# kubelet 정상 동작 확인
# 컨테이너 확인, WorkerNode안에서는 containerd 실행으로 crictl을 사용해야 함
# kube-proxy 확인
더보기
root@myk8s-worker:/# pstree
systemd-+-containerd---9*[{containerd}]
|-containerd-shim-+-kube-proxy---7*[{kube-proxy}]
| |-pause
| `-12*[{containerd-shim}]
|-containerd-shim-+-kindnetd---9*[{kindnetd}]
| |-pause
| `-12*[{containerd-shim}]
|-kubelet---11*[{kubelet}]
`-systemd-journal
root@myk8s-worker:/# pstree -p
systemd(1)-+-containerd(1582)-+-{containerd}(1583)
| |-{containerd}(1584)
| |-{containerd}(1585)
| |-{containerd}(1586)
| |-{containerd}(1587)
| |-{containerd}(1588)
| |-{containerd}(1589)
| |-{containerd}(1590)
| `-{containerd}(1616)
|-containerd-shim(274)-+-kube-proxy(376)-+-{kube-proxy}(392)
| | |-{kube-proxy}(393)
| | |-{kube-proxy}(394)
| | |-{kube-proxy}(395)
| | |-{kube-proxy}(398)
| | |-{kube-proxy}(435)
| | `-{kube-proxy}(438)
| |-pause(313)
| |-{containerd-shim}(275)
| |-{containerd-shim}(276)
| |-{containerd-shim}(277)
| |-{containerd-shim}(278)
| |-{containerd-shim}(279)
| |-{containerd-shim}(280)
| |-{containerd-shim}(286)
| |-{containerd-shim}(287)
| |-{containerd-shim}(288)
| |-{containerd-shim}(396)
| |-{containerd-shim}(397)
| `-{containerd-shim}(669)
|-containerd-shim(298)-+-kindnetd(554)-+-iptables(1734)
| | |-{kindnetd}(573)
| | |-{kindnetd}(574)
| | |-{kindnetd}(575)
| | |-{kindnetd}(576)
| | |-{kindnetd}(579)
| | |-{kindnetd}(580)
| | |-{kindnetd}(581)
| | |-{kindnetd}(604)
| | `-{kindnetd}(607)
| |-pause(332)
| |-{containerd-shim}(299)
| |-{containerd-shim}(300)
| |-{containerd-shim}(301)
| |-{containerd-shim}(302)
| |-{containerd-shim}(303)
| |-{containerd-shim}(304)
| |-{containerd-shim}(305)
| |-{containerd-shim}(309)
| |-{containerd-shim}(311)
| |-{containerd-shim}(566)
| |-{containerd-shim}(577)
| `-{containerd-shim}(578)
|-kubelet(1642)-+-{kubelet}(1643)
| |-{kubelet}(1644)
| |-{kubelet}(1645)
| |-{kubelet}(1646)
| |-{kubelet}(1647)
| |-{kubelet}(1648)
| |-{kubelet}(1649)
| |-{kubelet}(1651)
| |-{kubelet}(1654)
| |-{kubelet}(1657)
| `-{kubelet}(1658)
`-systemd-journal(1691)
root@myk8s-worker:/# ps afxuwww |grep proxy
root 1739 16.6 0.0 3324 1568 pts/1 S+ 05:29 0:00 \_ grep proxy
root 376 0.2 0.6 1290896 53932 ? Ssl 04:51 0:04 \_ /usr/local/bin/kube-proxy --config=/var/lib/kube-proxy/config.conf --hostname-override=myk8s-worker
root@myk8s-worker:/# iptables -t filter -S
-P INPUT ACCEPT
-P FORWARD ACCEPT
-P OUTPUT ACCEPT
-N KUBE-EXTERNAL-SERVICES
-N KUBE-FIREWALL
-N KUBE-FORWARD
-N KUBE-KUBELET-CANARY
-N KUBE-NODEPORTS
-N KUBE-PROXY-CANARY
-N KUBE-PROXY-FIREWALL
-N KUBE-SERVICES
-A INPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes load balancer firewall" -j KUBE-PROXY-FIREWALL
-A INPUT -m comment --comment "kubernetes health check service ports" -j KUBE-NODEPORTS
-A INPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes externally-visible service portals" -j KUBE-EXTERNAL-SERVICES
-A INPUT -j KUBE-FIREWALL
-A FORWARD -m conntrack --ctstate NEW -m comment --comment "kubernetes load balancer firewall" -j KUBE-PROXY-FIREWALL
-A FORWARD -m comment --comment "kubernetes forwarding rules" -j KUBE-FORWARD
-A FORWARD -m conntrack --ctstate NEW -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A FORWARD -m conntrack --ctstate NEW -m comment --comment "kubernetes externally-visible service portals" -j KUBE-EXTERNAL-SERVICES
-A OUTPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes load balancer firewall" -j KUBE-PROXY-FIREWALL
-A OUTPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A OUTPUT -j KUBE-FIREWALL
-A KUBE-FIREWALL ! -s 127.0.0.0/8 -d 127.0.0.0/8 -m comment --comment "block incoming localnet connections" -m conntrack ! --ctstate RELATED,ESTABLISHED,DNAT -j DROP
-A KUBE-FORWARD -m conntrack --ctstate INVALID -m nfacct --nfacct-name ct_state_invalid_dropped_pkts -j DROP
-A KUBE-FORWARD -m comment --comment "kubernetes forwarding rules" -m mark --mark 0x4000/0x4000 -j ACCEPT
-A KUBE-FORWARD -m comment --comment "kubernetes forwarding conntrack rule" -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
root@myk8s-worker:/# iptables -t raw -S
-P PREROUTING ACCEPT
-P OUTPUT ACCEPT
root@myk8s-worker:/# iptables -t security -S
-P INPUT ACCEPT
-P FORWARD ACCEPT
-P OUTPUT ACCEPT
5. 파드 생성 및 확인
더보기
# 파드 생성
cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
name: netpod
spec:
containers:
- name: netshoot-pod
image: nicolaka/netshoot
command: ["tail"]
args: ["-f", "/dev/null"]
terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
name: nginx
spec:
containers:
- name: nginx-pod
image: nginx:alpine
terminationGracePeriodSeconds: 0
EOF
# 파드 확인
kubectl get pod -owide
# netpod 파드에서 nginx 웹 접속
kubectl exec -it netpod -- curl -s $(kubectl get pod nginx -o jsonpath={.status.podIP}) | grep -o "<title>.*</title>"
<title>Welcome to nginx!</title>

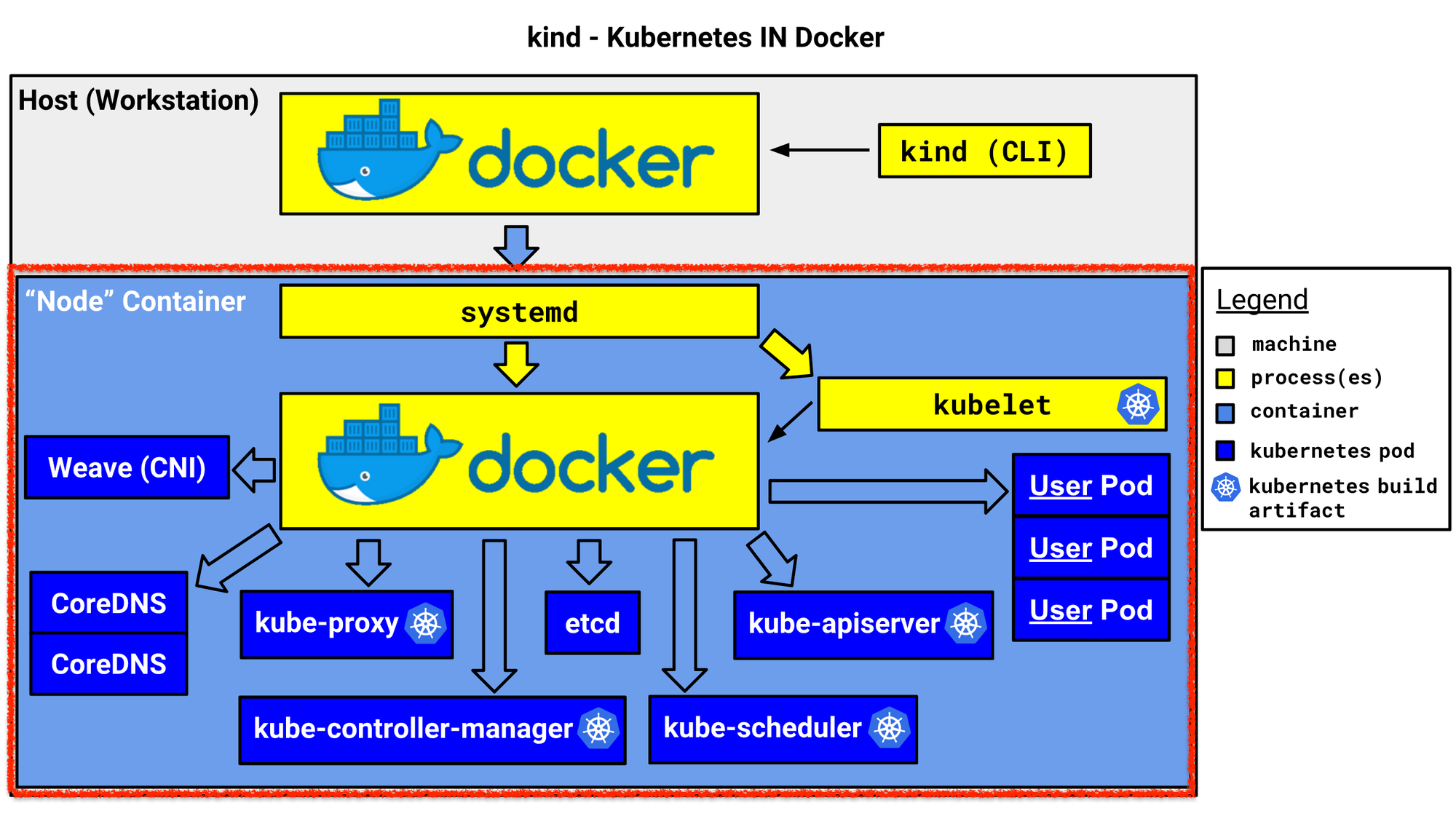

6. 컨트롤플레인 컨테이너 정보 확인 : 아래 “Node” Container 은 ‘myk8s-control-plane’ 컨테이너 (그림의 노드컨테이너)
- 해당 “Node” 컨테이너 내부에 쿠버네티스 관련 파드(컨테이너)가 기동되는 구조 → Docker in Docker (DinD)
더보기
# 도커 컨테이너 확인
docker ps
docker inspect myk8s-control-plane | jq
...
"Entrypoint": [
"/usr/local/bin/entrypoint",
"/sbin/init"
],
...
# 컨트롤플레인 컨테이너 bash 접속 후 확인
docker exec -it myk8s-control-plane bash
-------------------------------------------
# CPU 정보 확인
arch
aarch64 # mac m1~m3
혹은
x86_64 # intel/호환 cpu
# 기본 사용자 확인
whoami
root
# 네트워크 정보 확인
ip -br -c -4 addr
ip -c route
cat /etc/resolv.conf
# Entrypoint 정보 확인
cat /usr/local/bin/entrypoint
# 프로세스 확인 : PID 1 은 /sbin/init
ps -ef
# 컨테이터 런타임 정보 확인
systemctl status containerd
# DinD 컨테이너 확인 : crictl 사용
crictl version
crictl info
crictl ps -o json | jq -r '.containers[] | {NAME: .metadata.name, POD: .labels["io.kubernetes.pod.name"]}'
crictl ps
CONTAINER IMAGE CREATED STATE NAME ATTEMPT POD ID POD
ff3d3a53905fd 9d6767b714bf1 12 minutes ago Running nginx-pod 0 20328fe63d512 nginx
bebe6b14d1ab3 eead9e442471d 13 minutes ago Running netshoot-pod 0 28cd918f0561a netpod
...
# 파드 이미지 확인
crictl images
IMAGE TAG IMAGE ID SIZE
docker.io/library/nginx alpine 9d6767b714bf1 20.2MB
docker.io/nicolaka/netshoot latest eead9e442471d 178MB
...
# kubectl 확인
kubectl get node -v6
cat /etc/kubernetes/admin.conf
exit
-------------------------------------------
# 도커 컨테이너 확인 : 다시 한번 자신의 호스트PC에서 도커 컨테이너 확인, DinD 컨테이너가 호스트에서 보이는지 확인
docker ps
docker port myk8s-control-plane
# kubectl 확인 : k8s api 호출 주소 확인
kubectl get node -v6
# DinD 컨테이너 확인 : crictl 사용 확인
# 도커 컨테이너 확인 : 다시 한번 자신의 호스트PC에서 도커 컨테이너 확인, DinD 컨테이너가 호스트에서 보이는지 확인
DinD 컨테이너는 호스트에서 확인 불가
7. 클러스터 삭제
# 클러스터 삭제
kind delete cluster --name myk8s
docker ps
## DinD 구성 단점 ( 정리 내용 출처 https://blog.naver.com/yu3papa/223571248958 )
- DinD 이용하기 위해서는 새로운 도커 데몬 컨테이너를 실행시킬 때, --privileged 옵션을 이용할 필요가 있습니다. 이 옵션은 컨테이너가 호스트 머신의 대부분의 권한을 얻을 수 있게 해줍니다.
- 하지만 이 방법은 보안상으로 아주 좋지 않은 환경을 만듭니다... 예를들면, 거의 대부분의 장치들에 접근이 가능하여, 호스트의 ”/boot“를 컨테이너에서 마운트 하여, initramfs나, 부트로더를 수정하거나 삭제하는 등등의 작업을 할 수도 있습니다.
Why Running a Privileged Container is Not a Good Idea
A privileged container has all the capabilities a host can perform. And that's a bad idea. Here's why, and what you can do about it.
cloudnativenow.com
8. Multi-Node Cluster (Control-plane, Nodes) with kube-ops-view & Mapping ports
더보기
# '컨트롤플레인, 워커 노드 1대' 클러스터 배포 : 파드에 접속하기 위한 포트 맵핑 설정
cat <<EOT> kind-2node.yaml
# two node (one workers) cluster config
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: worker
extraPortMappings:
- containerPort: 30000
hostPort: 30000
listenAddress: "0.0.0.0" # Optional, defaults to "0.0.0.0"
protocol: tcp # Optional, defaults to tcp
- containerPort: 30001
hostPort: 30001
EOT
CLUSTERNAME=myk8s
kind create cluster --config kind-2node.yaml --name $CLUSTERNAME
# 배포 확인
kind get clusters
kind get nodes --name $CLUSTERNAME
# 노드 확인
kubectl get nodes -o wide
# 노드에 Taints 정보 확인
kubectl describe node $CLUSTERNAME-control-plane | grep Taints
Taints: node-role.kubernetes.io/control-plane:NoSchedule
kubectl describe node $CLUSTERNAME-worker | grep Taints
Taints: <none>
# 컨테이너 확인 : 컨테이너 갯수, 컨테이너 이름 확인
# kind yaml 에 포트 맵핑 정보 처럼, 자신의 PC 호스트에 30000 포트 접속 시, 워커노드(실제로는 컨테이너)에 TCP 30000 포트로 연결
# 즉, 워커노드에 NodePort TCP 31000 설정 시 자신의 PC 호스트에서 접속 가능!
docker ps
docker port $CLUSTERNAME-worker
30000/tcp -> 0.0.0.0:30000
30001/tcp -> 0.0.0.0:30001
# 컨테이너 내부 정보 확인 : 필요 시 각각의 노드(?)들에 bash로 접속하여 사용 가능
docker exec -it $CLUSTERNAME-control-plane ip -br -c -4 addr
docker exec -it $CLUSTERNAME-worker ip -br -c -4 addr
Mapping ports to the host machine - 링크
- kube-ops-view : NodePort 31000
더보기
# kube-ops-view
# helm show values geek-cookbook/kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=31000 --set env.TZ="Asia/Seoul" --namespace kube-system
# 설치 확인
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view
# kube-ops-view 접속 URL 확인 (1.5 , 2 배율)
echo -e "KUBE-OPS-VIEW URL = http://localhost:31000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://localhost:31000/#scale=2"
http://192.168.50.10:30000/#scale=2 : ubuntu 의 enp0s8(192.168.50.10) vNIC에 TCP 30000(nodeport)로 웹 접속
# nginx : NodePort 31001
http://192.168.50.10:30001/ : ubuntu 의 enp0s8(192.168.50.10) vNIC에 TCP 30001(nodeport)로 웹 접속
더보기
# 디플로이먼트와 서비스 배포
cat <<EOF | kubectl create -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: deploy-websrv
spec:
replicas: 2
selector:
matchLabels:
app: deploy-websrv
template:
metadata:
labels:
app: deploy-websrv
spec:
terminationGracePeriodSeconds: 0
containers:
- name: deploy-websrv
image: nginx:alpine
ports:
- containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
name: deploy-websrv
spec:
ports:
- name: svc-webport
port: 80
targetPort: 80
nodePort: 31001
selector:
app: deploy-websrv
type: NodePort
EOF
# 확인
docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
117a1145a676 kindest/node:v1.29.2 "/usr/local/bin/entr…" 7 minutes ago Up 7 minutes 0.0.0.0:31000-31001->31000-31001/tcp myk8s-worker
...
kubectl get deploy,svc,ep deploy-websrv
...
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/deploy-websrv NodePort 10.96.204.112 <none> 80:31001/TCP 55s
...
# 자신의 PC에 호스트 포트 31001 접속 시 쿠버네티스 서비스에 접속 확인
open http://localhost:31001
curl -s localhost:31001 | grep -o "<title>.*</title>"
<title>Welcome to nginx!</title>
# 디플로이먼트와 서비스 삭제
kubectl delete deploy,svc deploy-websrv
쿠버네티스 파드에 접속 시 NodePort <포트넘버> 고정하고, kind 배포 시 사용할 포트들은 추가해 사용하면 됩니다.
kind 삭제 : kind delete cluster --name $CLUSTERNAME
'Kubernetes' 카테고리의 다른 글
| [ Kans 3 Study - 2w ] 5. Flannel CNI (1) | 2024.09.08 |
|---|---|
| [ Kans 3 Study - 2w ] 3. kind 활용 (0) | 2024.09.08 |
| [ Kans 3 Study - 2w ] 1. Vagrant 설정 (1) | 2024.09.08 |
| [ Kans 3 Study - 1w ] 컨테이너 네트워크 & IP Tables(3) (2) | 2024.09.01 |
| [ Kans 3 Study - 1.3 ] 컨테이너 네트워크 & IP Tables (2) (0) | 2024.09.01 |
