[ Kans 3 Study - 5w ] 1. LoadBalancer

CloudNetaStudy - Kubernets Networtk 3기 실습 스터디 게시글입니다.



실습 환경 : K8S v1.31.0 , CNI(Kindnet, Direct Routing mode) , IPTABLES proxy mode

• 노드(실제로는 컨테이너) 네트워크 대역 : 172.18.0.0/16
• 파드 사용 네트워크 대역 : 10.10.0.0/16 ⇒ 각각 10.10.1.0/24, 10.10.2.0/24, 10.10.3.0/24, 10.10.4.0/24
• 서비스 사용 네트워크 대역 : 10.200.1.0/24

#
cat <<EOT> kind-svc-2w.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
featureGates:
  "InPlacePodVerticalScaling": true  #실행 중인 파드의 리소스 요청 및 제한을 변경할 수 있게 합니다.
  "MultiCIDRServiceAllocator": true  #서비스에 대해 여러 CIDR 블록을 사용할 수 있게 합니다.
nodes:
- role: control-plane
  labels:
    mynode: control-plane
    topology.kubernetes.io/zone: ap-northeast-2a
  extraPortMappings:  #컨테이너 포트를 호스트 포트에 매핑하여 클러스터 외부에서 서비스에 접근할 수 있도록 합니다.
  - containerPort: 30000
    hostPort: 30000
  - containerPort: 30001
    hostPort: 30001
  - containerPort: 30002
    hostPort: 30002
  - containerPort: 30003
    hostPort: 30003
  - containerPort: 30004
    hostPort: 30004
  kubeadmConfigPatches:
  - |
    kind: ClusterConfiguration
    apiServer:
      extraArgs:  #API 서버에 추가 인수를 제공
        runtime-config: api/all=true  #모든 API 버전을 활성화
    controllerManager:
      extraArgs:
        bind-address: 0.0.0.0
    etcd:
      local:
        extraArgs:
          listen-metrics-urls: http://0.0.0.0:2381
    scheduler:
      extraArgs:
        bind-address: 0.0.0.0
  - |
    kind: KubeProxyConfiguration
    metricsBindAddress: 0.0.0.0
- role: worker
  labels:
    mynode: worker1
    topology.kubernetes.io/zone: ap-northeast-2a
- role: worker
  labels:
    mynode: worker2
    topology.kubernetes.io/zone: ap-northeast-2b
- role: worker
  labels:
    mynode: worker3
    topology.kubernetes.io/zone: ap-northeast-2c
networking:
  podSubnet: 10.10.0.0/16  #파드 IP를 위한 CIDR 범위를 정의합니다. 파드는 이 범위에서 IP를 할당받습니다.
  serviceSubnet: 10.200.1.0/24  #서비스 IP를 위한 CIDR 범위를 정의합니다. 서비스는 이 범위에서 IP를 할당받습니다.
EOT

# k8s 클러스터 설치
kind create cluster --config kind-svc-2w.yaml --name myk8s --image kindest/node:v1.31.0
docker ps

# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bsdmainutils bridge-utils net-tools dnsutils ipset ipvsadm nfacct tcpdump ngrep iputils-ping arping git vim arp-scan -y'
for i in worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i sh -c 'apt update && apt install tree psmisc lsof wget bsdmainutils bridge-utils net-tools dnsutils ipset ipvsadm nfacct tcpdump ngrep iputils-ping arping -y'; echo; done


# k8s v1.31.0 버전 확인
kubectl get node

# 노드 labels 확인
kubectl get nodes -o jsonpath="{.items[*].metadata.labels}" | jq

# kind network 중 컨테이너(노드) IP(대역) 확인
docker ps -q | xargs docker inspect --format '{{.Name}} {{.NetworkSettings.Networks.kind.IPAddress}}'

# 파드CIDR 과 Service 대역 확인 : CNI는 kindnet 사용
kubectl get cm -n kube-system kubeadm-config -oyaml | grep -i subnet
kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"

# MultiCIDRServiceAllocator : https://kubernetes.io/docs/tasks/network/extend-service-ip-ranges/
kubectl get servicecidr
NAME         CIDRS           AGE
kubernetes   10.200.1.0/24   2m13s

# 노드마다 할당된 dedicated subnet (podCIDR) 확인
kubectl get nodes -o jsonpath="{.items[*].spec.podCIDR}"
10.10.0.0/24 10.10.4.0/24 10.10.3.0/24 10.10.1.0/24

# kube-proxy configmap 확인
kubectl describe cm -n kube-system kube-proxy
...
mode: iptables
iptables:
  localhostNodePorts: null
  masqueradeAll: false
  masqueradeBit: null
  minSyncPeriod: 1s
  syncPeriod: 0s
...


# 노드 별 네트워트 정보 확인 : CNI는 kindnet 사용
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i cat /etc/cni/net.d/10-kindnet.conflist; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c route; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c addr; echo; done

# iptables 정보 확인
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-control-plane  iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker  iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker2 iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker3 iptables -t $i -S ; echo; done

# 각 노드 bash 접속
docker exec -it myk8s-control-plane bash
docker exec -it myk8s-worker bash
docker exec -it myk8s-worker2 bash
docker exec -it myk8s-worker3 bash
----------------------------------------
exit
----------------------------------------

# kind 설치 시 kind 이름의 도커 브리지가 생성된다 : 172.18.0.0/16 대역
docker network ls
docker inspect kind

# arp scan 해두기
docker exec -it myk8s-control-plane arp-scan --interfac=eth0 --localnet

# mypc 컨테이너 기동 : kind 도커 브리지를 사용하고, 컨테이너 IP를 지정 없이 혹은 지정 해서 사용
docker run -d --rm --name mypc --network kind --ip 172.18.0.100 nicolaka/netshoot sleep infinity # IP 지정 실행 시
IP 지정 실행 시 에러 발생 시 아래 처럼 IP 지정 없이 실행
docker run -d --rm --name mypc --network kind nicolaka/netshoot sleep infinity # IP 지정 없이 실행 시
docker ps

# mypc2 컨테이너 기동 : kind 도커 브리지를 사용하고, 컨테이너 IP를 지정 없이 혹은 지정 해서 사용
docker run -d --rm --name mypc2 --network kind --ip 172.18.0.200 nicolaka/netshoot sleep infinity # IP 지정 실행 시
IP 지정 실행 시 에러 발생 시 아래 처럼 IP 지정 없이 실행
docker run -d --rm --name mypc2 --network kind nicolaka/netshoot sleep infinity # IP 지정 없이 실행 시
docker ps

# kind network 중 컨테이너(노드) IP(대역) 확인
docker ps -q | xargs docker inspect --format '{{.Name}} {{.NetworkSettings.Networks.kind.IPAddress}}'


# kube-ops-view 설치
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30000 --set env.TZ="Asia/Seoul" --namespace kube-system

# myk8s-control-plane 배치
kubectl -n kube-system edit deploy kube-ops-view
---
spec:
  ...
  template:
    ...
    spec:
      nodeSelector:
        mynode: control-plane
      tolerations:
      - key: "node-role.kubernetes.io/control-plane"
        operator: "Equal"
        effect: "NoSchedule"
---

# 설치 확인
kubectl -n kube-system get pod -o wide -l app.kubernetes.io/instance=kube-ops-view

# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : macOS 사용자
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=2"

# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : Windows 사용자
echo -e "KUBE-OPS-VIEW URL = http://192.168.50.10:30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://192.168.50.10:30000/#scale=2"

# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : AWS_EC2 사용자
echo -e "KUBE-OPS-VIEW URL = http://$(curl -s ipinfo.io/ip):30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://$(curl -s ipinfo.io/ip):30000/#scale=2"



LoadBalancer



[ 퍼블릭 클라우드 환경(AWS) ]

• CLB : 클래식 로드밸런서
             NLB, ALB에 비해 가장 적은 기능을 제공하고 가장 오래된 로드밸런서
• NLB : 네트워크 로드밸런서
             CLB, ALB에 비해 처리속도가 빠르고  4계층에서 동작한다. TCP/UDP/TLS 트래픽을 처리할 수 있다.
• ALB  : 애플리케이션 로드밸런서
              HTTP/HTTPS/gRPC 트래픽을 전문으로 처리하고, 7계층에서 동작한다.


• K8s 에서 Loadbalancer 서비스 리소스를 생성하면 AWS CLB 혹은 AWS NLB가 생성되고 노드에 있는 파드에 부하분산 연결된다. ALB의 경우 Ingress 리소스를 생성할 때 사용된다.


• 통신 방법

  • 클라이언트 → 로드밸런서 → 노드 : 부하분산 과정이 두 번 수행




    로드밸런서는 파드가 있는 노드들로 부하분산해 전달(목적지 포트 : 노드의 NodePort)
    노드의 NodePort로 진입 한 후 iptables에 의해 파드로 전달
  • 로드밸런서 → 파드 IP : 직접 부하분산





    로드밸런서에서 파드의 IP로 직접 부하분산 전달
    로드밸런서는 파드의 IP정보를 알기 위해 별도의 로드밸런서 컨트롤러를 구성.
    로드밸런서 컨트롤러는 로드밸런서에게 파드의 IP를 동적 전달
    부하분산 과정을 한 번만 수행해 효율적



[ 온프레미스 환경 ]

• 하드웨어 장비 기반 : 클라우드 환경의 AWS loadbalancer 서비스와 거의 동일
  대표적으로 시트릭스나 F5 네트웍스 제품이 있다.
• 소프트웨어 기반 : 별도의 네트워크 장비 없이 소프트웨어로 동작
  대표적으로 MetalLB, OpenELB, PubeELB, kube-vip 등이 있다.

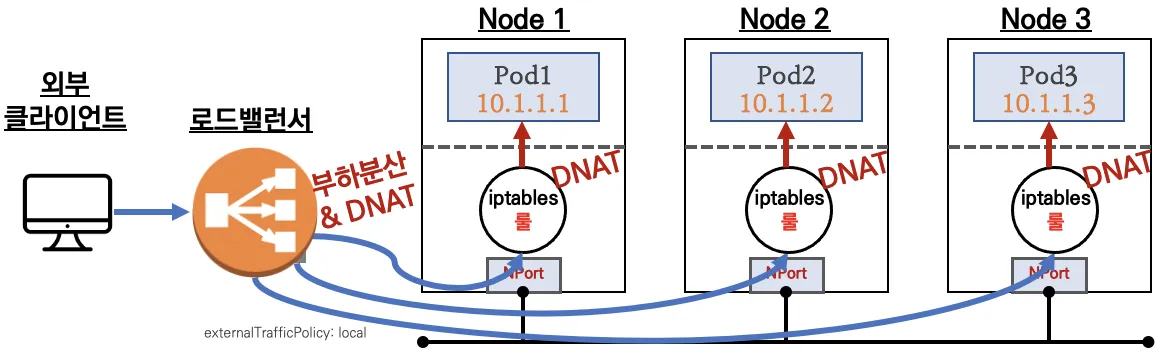

서비스(Service) LoadBalancer Type 통신 흐름

• 요약 : 외부 클라이언트가 '로드밸런서' 접속 시 부하분산 되어 노드 도달 후 iptables 룰로 목적지 파드와 통신됨








  • 외부에서 로드밸런서 (부하분산) 처리 후 → 노드(NodePort) 이후 기본 과정은 NodePort 과정과 동일하다!
  • 노드는 외부에 공개되지 않고 로드밸런서만 외부에 공개되어, 외부 클라이언트는 로드밸랜서에 접속을 할 뿐 내부 노드의 정보를 알 수 없다
  • 로드밸런서가 부하분산하여 파드가 존재하는 노드들에게 전달한다, iptables 룰에서는 자신의 노드에 있는 파드만 연결한다 (externalTrafficPolicy: local)
  • DNAT 2번 동작 : 첫번째(로드밸런서 접속 후 빠져 나갈때), 두번째(노드의 iptables 룰에서 파드IP 전달 시)
  • 외부 클라이언트 IP 보존(유지) : AWS NLB 는 타켓이 인스턴스일 경우 클라이언트 IP를 유지, iptables 룰 경우도 externalTrafficPolicy 로 클라이언트 IP를 보존
  • 쿠버네티스는 Service(LB Type) API 만 정의하고 실제 구현은 add-on 에 맡김
• 부하분산 최적화 : 노드에 파드가 없을 경우 '로드밸런서'에서 노드에 헬스 체크(상태 검사)가 실패하여 해당 노드로는 외부 요청 트래픽을 전달하지 않는다







[ 서비스(LoadBalancer) 부족한 점 ]

• 서비스(LoadBalancer) 생성 시 마다 LB(예 AWS NLB)가 생성되어 자원 활용이 비효율적임 ⇒ HTTP 경우 인그레스(Ingress) 를 통해 자원 활용 효율화 가능!
• 서비스(LoadBalancer)는 HTTP/HTTPS 처리에 일부 부족함(TLS 종료, 도메인 기반 라우팅 등) ⇒ 인그레스(Ingress) 를 통해 기능 동작 가능!
• (참고) 온프레미스 환경에서 제공 불가능??? ⇒ MetalLB 혹은 OpenELB(구 PorterLB) 를 통해서 온프레미스 환경에서 서비스(LoadBalancer) 기능 동작 가능!
