ExternalIP 서비스

• ExternalIP 서비스는 특정 노드IP(포트)로 인입한 트래픽을 컨테이너로 보내(ClusterIP 를 사용), 외부에서 접속할 수 있게 합니다
  ⇒ NodePort 와 거의 유사하니, 특별한 이유가 없으면 NodePort (ExternalTrafficPolicy 등 옵션 사용 가능) 를 사용
• ExternalIP 는 노드 1개 혹은 일부 노드들을 지정할 수 있다
• ExternalTrafficPolicy 정책을 사용할 수 없다 → 즉 외부에서 ExternalIP 로 접근 시 무조건 Node의 IP로 DNAT 되어서 Client IP 수집할 수 없다

[ 실습 ]

cat <<EOF | kubectl create -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-echo
spec:
  replicas: 2
  selector:
    matchLabels:
      app: deploy-websrv
  template:
    metadata:
      labels:
        app: deploy-websrv
    spec:
      terminationGracePeriodSeconds: 0
      containers:
      - name: ndks-websrv
        image: k8s.gcr.io/echoserver:1.5
        ports:
        - containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
  name: svc-externalip
spec:
  type: ClusterIP
  externalIPs:
    - 192.168.10.101
    - 192.168.10.102
  ports:
    - name: svc-webport
      port: 9000
      targetPort: 8080
  selector:
    app: deploy-websrv
EOF

# 확인 : ExternalIP 도 결국 ClusterIP를 사용(포함)
kubectl get svc svc-externalip
NAME             TYPE        CLUSTER-IP     EXTERNAL-IP                     PORT(S)    AGE
svc-externalip   ClusterIP   10.96.101.49   192.168.10.101,192.168.10.102   9000/TCP   46s

kubectl describe svc svc-externalip
Name:              svc-externalip
Namespace:         default
Labels:            <none>
Annotations:       <none>
Selector:          app=deploy-websrv
Type:              ClusterIP
IP Family Policy:  SingleStack
IP Families:       IPv4
IP:                10.96.101.49
IPs:               10.96.101.49
External IPs:      192.168.10.101,192.168.10.102
Port:              svc-webport  9000/TCP
TargetPort:        8080/TCP
Endpoints:         172.16.158.18:8080,172.16.184.17:8080
Session Affinity:  None
Events:            <none>

# ExternalTrafficPolicy 설정이 없음
kubectl get svc svc-externalip -o yaml
apiVersion: v1
kind: Service
metadata:
  creationTimestamp: "2022-02-24T07:32:47Z"
  name: svc-externalip
  namespace: default
  resourceVersion: "1454"
  uid: a27a8ca6-44ef-4363-ba3f-9894b4af5a54
spec:
  clusterIP: 10.110.23.53
  clusterIPs:
  - 10.110.23.53
  externalIPs:
  - 192.168.10.101
  - 192.168.10.102
  internalTrafficPolicy: Cluster
  ipFamilies:
  - IPv4
  ipFamilyPolicy: SingleStack
  ports:
  - name: svc-webport
    port: 9000
    protocol: TCP
    targetPort: 8080
  selector:
    app: deploy-websrv
  sessionAffinity: None
  type: ClusterIP
status:
  loadBalancer: {}



• 삭제 kubectl delete deploy deploy-echo; kubectl delete svc svc-externalip
• 다음 IPVS 실습을 위해 kind 클러스터 삭제 kind delete cluster --name myk8s







IPVS Proxy 모드



참고
https://github.com/kubernetes/kubernetes/blob/master/pkg/proxy/ipvs/README.md https://kubernetes.io/docs/reference/networking/virtual-ips/#proxy-mode-ipvs





[ 실습환경 ]

K8S v1.31.0 , CNI(Kindnet, Direct Routing mode) , IPVS proxy mode

• 노드(실제로는 컨테이너) 네트워크 대역 : 172.18.0.0/16
• 파드 사용 네트워크 대역 : 10.10.0.0/16 ⇒ 각각 10.10.1.0/24, 10.10.2.0/24, 10.10.3.0/24, 10.10.4.0/24
• 서비스 사용 네트워크 대역 : 10.200.1.0/24

https://kubernetes.io/docs/concepts/cluster-administration/networking/

# 파일 작성
cat <<EOT> kind-svc-2w-ipvs.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
featureGates:
  "InPlacePodVerticalScaling": true
  "MultiCIDRServiceAllocator": true
nodes:
- role: control-plane
  labels:
    mynode: control-plane
    topology.kubernetes.io/zone: ap-northeast-2a
  extraPortMappings:
  - containerPort: 30000
    hostPort: 30000
  - containerPort: 30001
    hostPort: 30001
  - containerPort: 30002
    hostPort: 30002
  - containerPort: 30003
    hostPort: 30003
  - containerPort: 30004
    hostPort: 30004
  kubeadmConfigPatches:
  - |
    kind: ClusterConfiguration
    apiServer:
      extraArgs:
        runtime-config: api/all=true
    controllerManager:
      extraArgs:
        bind-address: 0.0.0.0
    etcd:
      local:
        extraArgs:
          listen-metrics-urls: http://0.0.0.0:2381
    scheduler:
      extraArgs:
        bind-address: 0.0.0.0
  - |
    kind: KubeProxyConfiguration
    metricsBindAddress: 0.0.0.0
    ipvs:
      strictARP: true
- role: worker
  labels:
    mynode: worker1
    topology.kubernetes.io/zone: ap-northeast-2a
- role: worker
  labels:
    mynode: worker2
    topology.kubernetes.io/zone: ap-northeast-2b
- role: worker
  labels:
    mynode: worker3
    topology.kubernetes.io/zone: ap-northeast-2c
networking:
  podSubnet: 10.10.0.0/16
  serviceSubnet: 10.200.1.0/24
  kubeProxyMode: "ipvs"
EOT

# k8s 클러스터 설치
kind create cluster --config kind-svc-2w-ipvs.yaml --name myk8s --image kindest/node:v1.31.0
docker ps

# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bsdmainutils bridge-utils net-tools dnsutils ipset ipvsadm nfacct tcpdump ngrep iputils-ping arping git vim arp-scan -y'
for i in worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i sh -c 'apt update && apt install tree psmisc lsof wget bsdmainutils bridge-utils net-tools dnsutils ipset ipvsadm nfacct tcpdump ngrep iputils-ping arping -y'; echo; done


# kube-proxy configmap 확인
kubectl describe cm -n kube-system kube-proxy
...
mode: ipvs
ipvs: # 아래 각각 옵션 의미 조사해보자!
  excludeCIDRs: null
  minSyncPeriod: 0s
  scheduler: ""
  strictARP: true  # MetalLB 동작을 위해서 true 설정 변경 필요
  syncPeriod: 0s
  tcpFinTimeout: 0s
  tcpTimeout: 0s
  udpTimeout: 0s
...

# strictARP: true는 ARP 패킷을 보다 엄격하게 처리하겠다는 설정입니다.
## IPVS 모드에서 strict ARP가 활성화되면, 노드의 인터페이스는 자신에게 할당된 IP 주소에 대해서만 ARP 응답을 보내게 됩니다.
## 이는 IPVS로 로드밸런싱할 때 ARP 패킷이 잘못된 인터페이스로 전달되는 문제를 방지합니다.
## 이 설정은 특히 클러스터 내에서 여러 노드가 동일한 IP를 갖는 VIP(Virtual IP)를 사용하는 경우 중요합니다.


# 노드 별 네트워트 정보 확인 : kube-ipvs0 네트워크 인터페이스 확인
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c route; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c addr; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -br -c addr show kube-ipvs0; echo; done
>> node myk8s-control-plane <<
kube-ipvs0       DOWN           10.200.1.1/32 10.200.1.10/32

>> node myk8s-worker <<
kube-ipvs0       DOWN           10.200.1.10/32 10.200.1.1/32

>> node myk8s-worker2 <<
kube-ipvs0       DOWN           10.200.1.1/32 10.200.1.10/32

>> node myk8s-worker3 <<
kube-ipvs0       DOWN           10.200.1.10/32 10.200.1.1/32

for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -d -c addr show kube-ipvs0; echo; done
>> node myk8s-control-plane <<
11: kube-ipvs0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default
    link/ether 9e:1d:ca:21:c6:d1 brd ff:ff:ff:ff:ff:ff promiscuity 0  allmulti 0 minmtu 0 maxmtu 0
    dummy numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535 tso_max_size 65536 tso_max_segs 65535 gro_max_size 65536
    inet 10.200.1.10/32 scope global kube-ipvs0
       valid_lft forever preferred_lft forever
    inet 10.200.1.1/32 scope global kube-ipvs0
       valid_lft forever preferred_lft forever

>> node myk8s-worker <<
11: kube-ipvs0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default
    link/ether fa:21:0a:00:a7:6c brd ff:ff:ff:ff:ff:ff promiscuity 0  allmulti 0 minmtu 0 maxmtu 0
    dummy numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535 tso_max_size 65536 tso_max_segs 65535 gro_max_size 65536
    inet 10.200.1.1/32 scope global kube-ipvs0
       valid_lft forever preferred_lft forever
    inet 10.200.1.10/32 scope global kube-ipvs0
       valid_lft forever preferred_lft forever

>> node myk8s-worker2 <<
11: kube-ipvs0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default
    link/ether ba:e9:75:56:db:00 brd ff:ff:ff:ff:ff:ff promiscuity 0  allmulti 0 minmtu 0 maxmtu 0
    dummy numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535 tso_max_size 65536 tso_max_segs 65535 gro_max_size 65536
    inet 10.200.1.10/32 scope global kube-ipvs0
       valid_lft forever preferred_lft forever
    inet 10.200.1.1/32 scope global kube-ipvs0
       valid_lft forever preferred_lft forever

>> node myk8s-worker3 <<
11: kube-ipvs0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default
    link/ether a2:1d:9c:e6:ad:84 brd ff:ff:ff:ff:ff:ff promiscuity 0  allmulti 0 minmtu 0 maxmtu 0
    dummy numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535 tso_max_size 65536 tso_max_segs 65535 gro_max_size 65536
    inet 10.200.1.1/32 scope global kube-ipvs0
       valid_lft forever preferred_lft forever
    inet 10.200.1.10/32 scope global kube-ipvs0
       valid_lft forever preferred_lft forever

# kube-ipvs0 에 할당된 IP(기본 IP + 보조 IP들) 정보 확인
kubectl get svc,ep -A
NAMESPACE     NAME         TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)                  AGE
default       kubernetes   ClusterIP   10.200.1.1    <none>        443/TCP                  3m8s
kube-system   kube-dns     ClusterIP   10.200.1.10   <none>        53/UDP,53/TCP,9153/TCP   3m7s

# ipvsadm 툴로 부하분산 되는 정보 확인 : 서비스의 IP와 서비스에 연동되어 있는 파드의 IP 를 확인
## Service IP(VIP) 처리를 ipvs 에서 담당 -> 이를 통해 iptables 에 체인/정책이 상당 수준 줄어듬
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ipvsadm -Ln ; echo; done

## IPSET 확인
docker exec -it myk8s-worker ipset -h
docker exec -it myk8s-worker ipset -L


# iptables 정보 확인 : 정책 갯수를 iptables proxy 모드와 비교해보자
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-control-plane  iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker  iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker2 iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker3 iptables -t $i -S ; echo; done

# 각 노드 bash 접속
docker exec -it myk8s-control-plane bash
docker exec -it myk8s-worker bash
docker exec -it myk8s-worker2 bash
docker exec -it myk8s-worker3 bash
----------------------------------------
exit
----------------------------------------


# mypc 컨테이너 기동 : kind 도커 브리지를 사용하고, 컨테이너 IP를 직접 지정 혹은 IP 지정 없이 배포
docker run -d --rm --name mypc --network kind --ip 172.18.0.100 nicolaka/netshoot sleep infinity
혹은
docker run -d --rm --name mypc --network kind nicolaka/netshoot sleep infinity

docker ps



• IPVS 소개
  • IPVS 는 리눅스 커널에서 동작하는 소프트웨어 로드밸런서이다. 백엔드(플랫폼)으로 Netfilter 를 사용하며, TCP/UDP 요청을 처리 할 수 있다.
  • iptables 의 rule 기반 처리의 성능 한계와 분산 알고리즘이 없어서, 최근에는 대체로 IPVS 를 사용한다.
• Netfilter Hook Function : 6개의 Netfilter Hook Function 사용 → Local Hook 사용 이유는 IPVS Dummy Interface 사용



  https://ssup2.github.io/theory_analysis/Linux_LVS_IPVS/

• 부하 분산 스케줄링 : kube-proxy 파라미터에 설정 적용 -ipvs-scheduler



• IPSET - 링크

kubernetes NodePort Networking 분석 (kube-proxy : IPVS mode)

• iptables로 5000건 이상의 룰셋이 등록 되었을때 시스템의 성능이 급격하게 떨어지는 반면 룰을 줄일 수 있는 방법 중 'IP들의 집합' 으로 관리 ⇒ IPSET
• 아래는 ipvs proxy mode 사용 시 설정되는 기본 ipset 내용

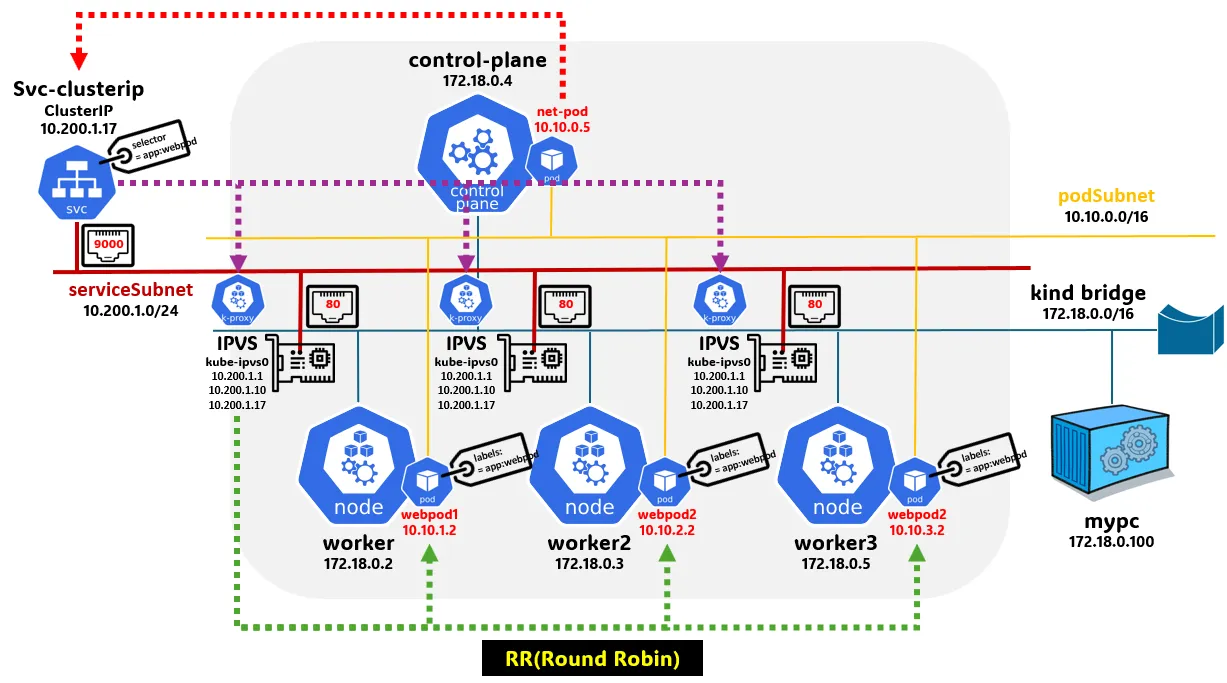

[ 목적지(backend) 파드(Pod) 생성 : 3pod.yaml ]

cat <<EOT> 3pod.yaml
apiVersion: v1
kind: Pod
metadata:
  name: webpod1
  labels:
    app: webpod
spec:
  nodeName: myk8s-worker
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: webpod2
  labels:
    app: webpod
spec:
  nodeName: myk8s-worker2
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: webpod3
  labels:
    app: webpod
spec:
  nodeName: myk8s-worker3
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0
EOT



[ 클라이언트(TestPod) 생성 : netpod.yaml ]

cat <<EOT> netpod.yaml
apiVersion: v1
kind: Pod
metadata:
  name: net-pod
spec:
  nodeName: myk8s-control-plane
  containers:
  - name: netshoot-pod
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
EOT

[ 서비스(ClusterIP) 생성 : svc-clusterip.yaml ]

cat <<EOT> svc-clusterip.yaml
apiVersion: v1
kind: Service
metadata:
  name: svc-clusterip
spec:
  ports:
    - name: svc-webport
      port: 9000        # 서비스 IP 에 접속 시 사용하는 포트 port 를 의미
      targetPort: 80    # 타킷 targetPort 는 서비스를 통해서 목적지 파드로 접속 시 해당 파드로 접속하는 포트를 의미
  selector:
    app: webpod         # 셀렉터 아래 app:webpod 레이블이 설정되어 있는 파드들은 해당 서비스에 연동됨
  type: ClusterIP       # 서비스 타입
EOT

참고 : https://kschoi728.tistory.com/265



[ 생성 및 확인 : IPVS Proxy 모드 ]

# 생성
kubectl apply -f 3pod.yaml,netpod.yaml,svc-clusterip.yaml

# 파드와 서비스 사용 네트워크 대역 정보 확인
kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"

# 확인
kubectl get pod -owide
kubectl get svc svc-clusterip
kubectl describe svc svc-clusterip
kubectl get endpoints svc-clusterip
kubectl get endpointslices -l kubernetes.io/service-name=svc-clusterip

# 노드 별 네트워트 정보 확인 : kube-ipvs0 네트워크 인터페이스 확인
## ClusterIP 생성 시 kube-ipvs0 인터페이스에 ClusterIP 가 할당되는 것을 확인
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c addr; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -br -c addr show kube-ipvs0; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -d -c addr show kube-ipvs0; echo; done

# 변수 지정
CIP=$(kubectl get svc svc-clusterip -o jsonpath="{.spec.clusterIP}")
CPORT=$(kubectl get svc svc-clusterip -o jsonpath="{.spec.ports[0].port}")
echo $CIP $CPORT

# ipvsadm 툴로 부하분산 되는 정보 확인
## 10.200.1.216(TCP 9000) 인입 시 3곳의 목적지로 라운드로빈(rr)로 부하분산하여 전달됨을 확인 : 모든 노드에서 동일한 IPVS 분산 설정 정보 확인
## 3곳의 목적지는 각각 서비스에 연동된 목적지 파드 3개이며, 전달 시 출발지 IP는 마스커레이딩 변환 처리
docker exec -it myk8s-control-plane ipvsadm -Ln -t $CIP:$CPORT
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ipvsadm -Ln -t $CIP:$CPORT ; echo; done

# ipvsadm 툴로 부하분산 되는 현재 연결 정보 확인 : 추가로 --rate 도 있음
docker exec -it myk8s-control-plane ipvsadm -Ln -t $CIP:$CPORT --stats
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ipvsadm -Ln -t $CIP:$CPORT --stats ; echo; done

docker exec -it myk8s-control-plane ipvsadm -Ln -t $CIP:$CPORT --rate
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ipvsadm -Ln -t $CIP:$CPORT --rate ; echo; done


# iptables 규칙 확인 : ipset list 를 활용
docker exec -it myk8s-control-plane iptables -t nat -S | grep KUBE-CLUSTER-IP

# ipset list 정보를 확인 : KUBE-CLUSTER-IP 이름은 아래 6개의 IP:Port 조합을 지칭
# 예를 들면 ipset list 를 사용하지 않을 경우 6개의 iptables 규칙이 필요하지만, ipset 사용 시 1개의 규칙으로 가능
docker exec -it myk8s-control-plane ipset list KUBE-CLUSTER-IP
Name: KUBE-CLUSTER-IP
Type: hash:ip,port
Revision: 7
Header: family inet hashsize 1024 maxelem 65536 bucketsize 12 initval 0x6343ff52
Size in memory: 456
References: 3
Number of entries: 5
Members:
10.200.1.1,tcp:443
10.200.1.10,tcp:53
10.200.1.10,udp:53
10.200.1.245,tcp:9000
10.200.1.10,tcp:9153



[ IPVS 정보 확인 및 서비스 접속 확인 ]

#
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ipvsadm -Ln -t $CIP:$CPORT ; echo; done

# 변수 지정
CIP=$(kubectl get svc svc-clusterip -o jsonpath="{.spec.clusterIP}")
CPORT=$(kubectl get svc svc-clusterip -o jsonpath="{.spec.ports[0].port}")
echo $CIP $CPORT

# 컨트롤플레인 노드에서 ipvsadm 모니터링 실행 : ClusterIP 접속 시 아래 처럼 연결 정보 확인됨
watch -d "docker exec -it myk8s-control-plane ipvsadm -Ln -t $CIP:$CPORT --stats; echo; docker exec -it myk8s-control-plane ipvsadm -Ln -t $CIP:$CPORT --rate"

--------------------------

# 서비스 IP 변수 지정 : svc-clusterip 의 ClusterIP주소
SVC1=$(kubectl get svc svc-clusterip -o jsonpath={.spec.clusterIP})
echo $SVC1

# TCP 80,9000 포트별 접속 확인 : 출력 정보 의미 확인
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1:9000
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1:9000 | grep Hostname
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1:9000 | grep Hostname

# 서비스(ClusterIP) 부하분산 접속 확인 : 부하분산 비률 확인
kubectl exec -it net-pod -- zsh -c "for i in {1..10};   do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
kubectl exec -it net-pod -- zsh -c "for i in {1..100};  do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
kubectl exec -it net-pod -- zsh -c "for i in {1..1000}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
혹은
kubectl exec -it net-pod -- zsh -c "for i in {1..100};   do curl -s $SVC1:9000 | grep Hostname; sleep 1; done"
kubectl exec -it net-pod -- zsh -c "for i in {1..100};   do curl -s $SVC1:9000 | grep Hostname; sleep 0.1; done"
kubectl exec -it net-pod -- zsh -c "for i in {1..10000}; do curl -s $SVC1:9000 | grep Hostname; sleep 0.01; done"

# 반복 접속
kubectl exec -it net-pod -- zsh -c "while true; do curl -s --connect-timeout 1 $SVC1:9000 | egrep 'Hostname|RemoteAddr|Host:'; date '+%Y-%m-%d %H:%M:%S' ; echo '--------------' ;  sleep 1; done"
